本篇文章给大家谈谈防火卷帘门消防联动模块接线图，以及防火卷帘门联动控制方式对应的知识点，希望对各位有所帮助，不要忘了收藏本站喔。
防火卷帘门跟消防控制模块接线怎么接,是有源还是无源
1、如图，说明书讲解的很详细了，有源控制和无源控制都可以使用，根据现场和模块的情况自行选择。
2、有源。有源控制和无源控制的主要区别在于是否需要电源来驱动。无源控制只需要机械操作，不需要电源，而防火卷帘门在控制时需要电源进行驱动。
3、XJ是下降端子、SJ是上升端子、TJ是停止端子，这几个端子主要连接手动控制按钮盒使用。K为上位反馈、G为下位反馈，这两个端子主要连接消防控制模块，用于反馈防火卷帘门的上升和下降信息。
4、当SW3的拨码开关在ON位置时，采用无源常开信号作为卷帘门的迫降控制信号；当SW3在OFF位置时，采用有源输出作为卷帘门的迫降控制信号。
5、模块输出是24V电压信号，需要用24V继电器进行转换，转换成无源常开的开关量信号，然后与控制箱连接。10/11为半降控制信号接口，接半降控制模块控制的继电器的无源常开输出，15/16为反馈，接模块反馈端。
防火卷帘利达消防模块接线图
1、如防火卷帘门控制器接线图所示：U、V、W为电机线，提供电压给电机使用。W是温感接入线，Y是烟感接入线，烟温感端子需连接公共端才能使用。
2、如图，说明书讲解的很详细了，有源控制和无源控制都可以使用，根据现场和模块的情况自行选择。
3、防火卷帘门安装方法门框画线在安装防火卷帘门时，首先要在需要安装的门框位置画上线，然后将尺寸的大小表明，找工作人员设计出合适的电动卷帘门，这里值得注意的一点是框内高度比门扇的高度要高一点点。
防火卷帘门安装方法防火卷帘门控制箱接线图
1、防火卷帘门安装方法门框画线在安装防火卷帘门时，首先要在需要安装的门框位置画上线，然后将尺寸的大小表明，找工作人员设计出合适的电动卷帘门，这里值得注意的一点是框内高度比门扇的高度要高一点点。
2、如防火卷帘门控制器接线图所示：U、V、W为电机线，提供电压给电机使用。W是温感接入线，Y是烟感接入线，烟温感端子需连接公共端才能使用。

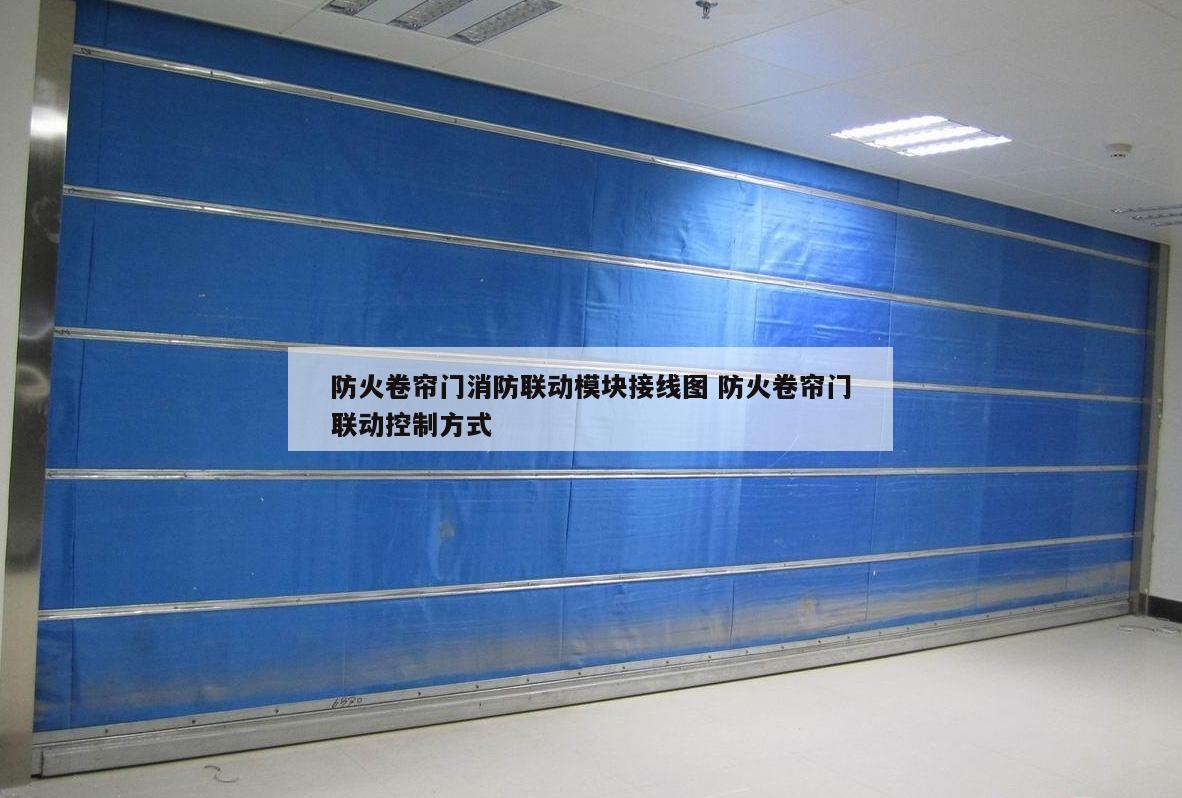

3、防火卷帘门由帘片、轨道、卷轴、电机和控制箱组成，主要用于分隔防火分区，每个防火卷帘门都可自动下降。防火卷帘应配备消防应急电源（蓄电池），断电后能自动降到底。
防火卷帘门消防联动模块接线图的介绍就聊到这里吧，感谢你花时间阅读本站内容，更多关于防火卷帘门联动控制方式、防火卷帘门消防联动模块接线图的信息别忘了在本站进行查找喔。
